矿车—矿山中输送煤、矿石和废石等散状物料的窄轨铁路搬运车辆,一般须用机车或绞车牵引。矿车按结构和卸载方式不同分为:固定式矿车(材料车、平板车)、翻斗式矿车、单侧曲轨侧卸式矿车、底(侧)卸式矿车和梭式矿车共5大类。 矿车车轮内侧有轮缘,轮缘与钢轨间留有一定间隙。车轮与钢轨接触的踏面做成锥形,以使轮对在沿轨道运行时保持对中,减少机械磨损,降低运行阻力。中国标准窄轨铁路轨距有600毫米、762毫米和900毫米3种。

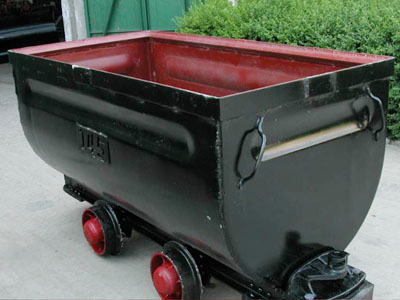

固定式矿车

固定式矿车

卓力主打产品固定式矿车具有坚固耐用、结构简单、承载能力大、维修方便等特点,更是以高质量,优惠的价格而深受客户喜欢。矿车卸载使用翻车机将整个车体翻转就可以了。

优质供应: 0.75吨固定式矿车、1吨固定式矿车、1.5吨固定式矿车、2吨固定式矿车、3吨固定式矿车

固定式矿车型号
YGC系列固定式矿车型号: YGC0.5、YGC0.7、YGC1.0、YGC1.2、YGC2

MGC系列固定式矿车型号:MGC0.7-6、MGC1.1-6、MGC1.7-6、MGC1.7-9、MD3.3-6、 MGC3.3-9

固定式矿车型号表示含义

以MGC1.1-6为例 M—-煤矿用车 G—-固定式 C—-车辆(车) 1.1—-车厢容积(m3) 6—-600轨距。

固定式矿车由车箱、车架、缓冲器、联接器和行走机构组成。车架为金属结构,能承受制动力、牵引力、矿车之间的碰撞力和钢轨冲击力缓冲器装在车架两端,用以缓和两车之间的冲击力。联接器是联接机车和矿车的部件,常用的有插销链环和回转链。行走机构是由2根轴和4个车轮组成的两固定式矿车结构组成个轮对。主要用于煤矿地面和井下巷道运输煤和矸石的一种运输设备。同时也是其它非金属矿石、桥梁,铁道工程等建筑运输工程中输送石头、砂土等材料的一种短距离运输设备。

·固定式矿车主要技术参数

·固定式矿车的架构

·MGC1.1-6固定式矿车

·固定式矿车启动时要注意的事项
·固定式矿车在工作中应该注意的要点

型号 容积m3 装载量(名) 最大装载量 轨距 轴距 轮径 牵引高 轮轴外宽 缓冲器形式 允许牵引力 KN 自重(不大于)KG
MGC1.1-6A 1.1 1 1.8 600 550 300 320 808 单列弹簧 58.8 610
MGC1.1-6B 1.1 1 1.8 600 550 300 320 808 双列弹簧 58.8 610
MGC1.7-6A 1.7 1.5 2.7 600 750 300 320 828 单列弹簧 58.8 740
MGC1.7-6B 1.7 1.5 2.7 600 750 300 320 828 双列弹簧 58.8 760
MGC1.7-9 1.7 1.5 2.7 900 750 350 320 1150 双列弹簧 58.8 980
MGC3.3-9 3.3 3 5.3 900 1100 350 320 1150 双列弹簧 58.8 1320

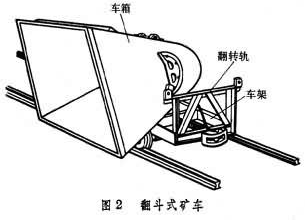

翻斗式矿车(即侧翻式矿车,也就是矿斗)车箱断面为V形或U形,支承在车架的翻转轨上,车箱在翻转
轨上翻转卸载。
该翻斗式矿车不需用任何辅助设施,可左右自动翻转,灵活、轻便。
名称 型号 容积(立方米) 最大载重量 轨距(m) 轴距(mm) 外形尺寸
0.55翻斗式矿车 KF0.55-6 0.55 1000KG 600 500 1620×930×1200
0.75翻斗式矿车 KF0.75-6 0.75 1200KG 600 550 1720×960×1250

翻斗式矿车(侧翻式矿车)主要是由以下及部分构成:矿车车箱、车架、缓冲矿车碰头、三环链、矿车销子轮轴以及轮子等组成。翻斗式矿车特点是整体结构简单,坚固耐用、使用方便、只要人力打开止动版就能很容易地卸下物料翻斗式矿车结构图。形状分为U型和V型,一般也可叫做桶式矿车,轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动。轴承分为实心与空心轴,30313轴承,实心轴80粗,矿车有钢板做成,一般钢板厚度达到4-5个厚,如有特殊要求可按要求定做,底座由14#槽钢合成。

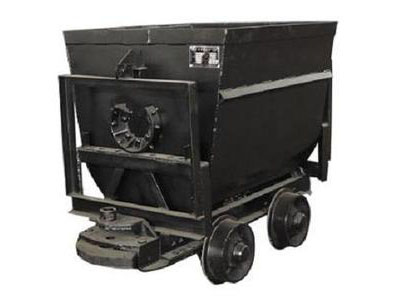

KF0.75-6翻斗式矿车(侧翻式矿车)

翻斗式矿车(侧翻式矿车)

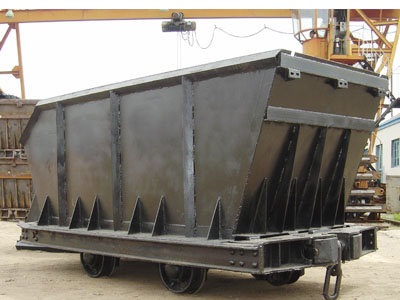

底卸式矿车

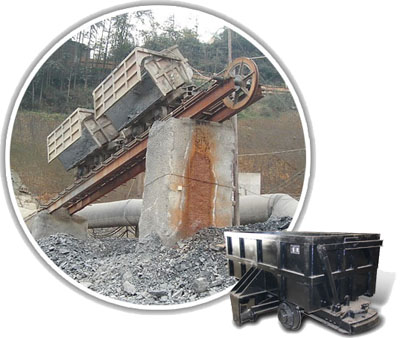

底卸式矿车(侧卸式矿车)

底卸式矿车(侧卸式矿车)有运行平稳 对电机车和牵引车冲击力小,坚固耐用,维修方便,卸载速度高等特点。 车箱的一侧或两侧可以打开,借助装在卸矿点上的卸矿曲轨使矿车倾斜,拉杆打开侧门卸载(侧卸式)或车箱底板借助重力向后或向一侧打开卸载(底卸式)。 主要由车厢、车架、缓冲器、连接器、轮轴等组成。车体一般为金属结构,两端设有缓冲装置,另有联接器用于联接矿车与矿车,矿车与机车。底卸式矿车车厢与车架间靠轮轴连接。

底卸式矿车(侧卸式矿车)规格参数

规格

容积

最大载重

轨距

轴距

轮径

车箱长度

允许牵引力

牵引高度

长×宽×高

YDC4-7

4

10

762

1300

450

3415

59

600

3900×1600×1600

YDC6-7

6

15

762

3500

400

4545

59

730

5400×1750×1650

YDC6-9

6

15

900

2500

400

4545

59

730

5400×1750×1650

底卸式矿车产品工作原理:采用底卸式矿车时,底卸式矿车(侧卸式矿车)结构图要在井底车场内设置卸载站,卸载站内有卸载坑。当矿车车厢悬空,并沿托辊向前移动时,矿车底架借其自重及所载矿石重量自动向下张开,车厢底架后端的卸载轮沿卸载曲轨向下方滚动,车底门逐渐开大 由于所载矿石重量及矿车底架自重作用,使矿车受到一个水平推力,推动列车继续前进。矿车通过卸载中心点,矿石全部卸净。卸载轮滚过曲轨拐点逐渐向上,车架与车厢逐渐闭合。由于卸载产生的推力使列车加速。

底卸式矿车保养及维护 为保证底卸式矿车的正常行驶和延长使用寿命,需要每天检查,每月维修。矿车的校对和转动部位必须经常注油,对轮的注油要每次等新油从排油孔中排出方可停注。在井下运行得矿车变形变宽时应及时整形。 此外,底卸式矿车还经常检查:1检查紧固件上的螺栓是否松动2检查弹簧的损坏情况3检查卸载底板门的铰链状况是否损坏4检查支撑架杆的状况是否正常5长期停运的矿车应停放在通风干燥的场所,不要露天储存,减少日晒雨淋,减少锈蚀损坏,增加使用寿命。

平板式矿车主要用于地下开采的矿山,沿地下轨道运输设备及物品的交通工具,主要用于矿井输送矿用采煤机或大型液压支架等矿用大型设备。平板式矿车具有结构简单,制造容易,坚固耐用,维修方便等特点。平板车采用变型单列向心球轴承,即使是在环境非常恶劣、道路不平、粉尘严重的情况之下,依然能够正常使用,平板车也因为它的变型单列向心轴承而延长了使用寿命,因为平板车的承重结构合理简单,成本低廉,所以备受各个矿山以及建筑工程的青睐。

平板式矿车型号参数

型号 MPC2 MPC3 MPC5 MPC5(A) MPC5 YPC1.0 YPC1.0 YPC5.0
载重(T) 2 3 5 5 5 1 3 5
轨距(mm) 600 600 600 900 900 600 600 600
轴距(mm) 550 750 1100 1100 600 500 500 1000
车轮直径(mm) 300 300 350 350 350 300 300 400
牵引高度(mm) 320 320 320 320 320 320 320 320
外形尺寸长(mm) 2000 2400 3450 3450 2100 1500 1900 3000
宽(mm) 880 1050 1200 1320 1150 850 1050 1200
高(mm) 410 415 480 480 480 400 425 510
自重(KG) 490 530 900 910 780 430 530 1000

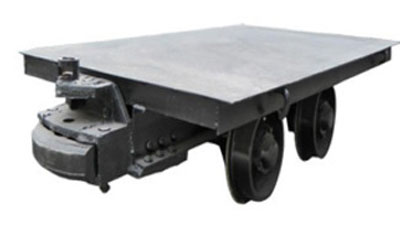

平板式矿车

平板式矿车

曲轨侧卸式矿车

曲轨侧卸式矿车

曲轨侧卸式矿车:车箱的一侧或两侧可以打开,借助装在卸矿点上的卸矿曲轨使矿车倾斜,拉杆打开侧门卸载。矿车通过机车或绞车牵引,在煤矿地面和井下巷道窄轨铁路上行走,从而实现物料的运输。在矿车行进过程中,由卸载轮臂经过卸载曲轨来实现车箱自动倾翻卸料和自动复位。

曲轨侧卸式矿车主要适用于冶金、矿山、煤矿、铁路、公路遂道、水工涵洞、地下矿平巷和军事涵洞等工程掘进、施工、配套简单、高效率出渣运输设备。

曲轨侧卸式矿车主要有车箱、车架、门机构、缓冲器、开式轮对、连接装置等组成。其技术条件符合《JB/T6992-1993》的规定。
车箱、车架和车门的有关技术要求应符合本表的规定

技术要求 容积
≤1.6 m3 1.6 m3
车门及车厢卸料口的平面度 ≤3mm ≤4mm
车门(卸料门)与车箱卸料口的最大间隙 ≤3mm ≤4mm
车门、车箱口和车箱卸料口的两对角距离差 ≤6mm ≤8mm
车架、车箱和车门上各组回转销孔的同轴度 ≤2mm
车架、车箱和车门上各组回转销孔公共轴线对各自纵向中心平面的平行度 ≤2%



技术参数 曲轨侧卸式矿车
0.7M3 1.2M3 1.6M3 2.0M3 2.5M3 4.0M3
6.0M3
容积(M) 0.7 1.2 1.6 2.0 2.5 4.0 6.0
载重(t) 1.75 3 4 5 6.25 10 15
轨距(mm) 600 600 600/762 600 762/900 762/900 762/900
轴距(mm) 600 600 800 1000 1200 2000 2000
车轮直径(mm) 300 300 350/400 400 400 350 350
牵引高度(mm) 320 320 320 320 320 430 500
卸载角度(度) 40 40 42 42 45 42 42
牵引车速(km/h) 12 12 12 12 12 8 8
转弯半径(m) 8 10 10 12 12 15 15
联接器形式 插销链环式 插销链环式 插销链环式 插销链环式 插销链环式 插销链环式 插销链环式



  1650 1900 2750/2500 3000 3650 3650 5000
  980 1050 1200 1250 1250 1500 1800
  1050 1200 1300 1300 1300 1586 1675
自重(kg) 750 1000 1663 1830 2505 3850 4900



曲轨侧卸式矿车安装前的准备:
在矿车安装前,首先检查矿车的安装位置情况,检查轨道铺设情况,两道轨的平行度、平面度是否符合要求,必要时进行调整。直线轨道的轨顶应处于同一水平度,长度方向的允许误差每米不超过1mm,每10m不超过3mm。左右方向对应测点上的允许误差不超过2mm。
曲轨侧卸式矿车安装:
待仔细地检查无问题后,根据安装的要求,保证矿车的轮对中心线与轨道的中心线重合。
曲轨侧卸式矿车试运转:
试运转时,观察矿车轮对与轨道有无相蹭现象,发现后要及时处理,防止损伤矿车。试运转时,观察矿车沿坡弯道滑行与另一矿车碰撞后,观察车体是否发生倾斜、出轨道或翻倒。试运转时,观察矿车在通过最小曲率半径的轨道进,有无相互碰撞、干涉和啃轨等现象。



·八轮曲轨侧卸式矿车
·曲轨侧卸式矿车工作原理

·曲轨侧卸式矿车制作要求

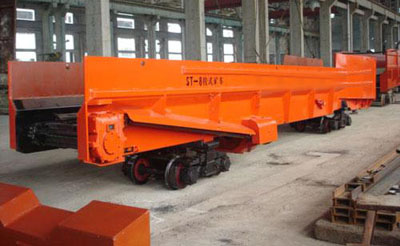

st-25立方梭式矿车

梭式矿车

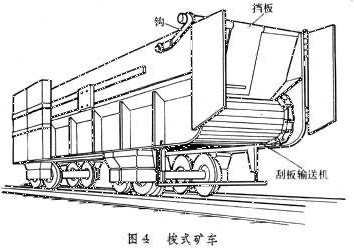

梭式矿车车箱底板为一刮板输送机。装载时先装满矿车前端,输送机把所

装物料逐渐移向后端,连续地把矿车装满,并由输送机卸载。这种矿车车箱容积较大,效率高,因往返如穿梭般频繁而得名。

梭式矿车分小型梭式矿车、大型梭式矿车,容积有4、6、8、10、12、14、16、20、25、30、45立方米十一种。铁路隧道和公路隧道根据其施工特点和要求,宜发展单个的大容积梭车,用牵引电机车牵引在轨道上行驶。卓力工矿已研制的梭车容积最大达45立方米。

梭式矿车 shuttle car [轨轮式梭式矿车]用于隧道、井巷、矿山开采、引水洞、导流洞、石油输送管道、天然气输送管道、隧洞掘进和采矿施工中的一种出碴、装矿的运输贮存设备,属于提升贮运设备。主要由运输机的槽形车厢和走行部分组成,用牵引电机车牵引在轨道上行驶。车体设置在两个转向架上,在车厢底板上装有刮板或链板运输机,用风或电力驱动,也有风电两用的,普遍采用电动驱动工作。
矿料石碴从车厢的装碴端装入,连续转动的刮板或链板运输机就自动地将矿料石渣转载到卸碴端;待整个梭车装满,由牵引电机车牵引至卸碴场,然后再开动运输机,便可安全可靠地向两侧卸碴,将矿料石碴自动卸掉。
梭式矿车可单车使用,也能若干辆串套搭接组成梭式列车运行。 用梭车代替斗车配合装碴机出碴,可一次性将爆破方量全装完,以减少调车和出碴时间,也减少调车和出碴时间,加快隧道掘进速度。
梭式矿车基本上综合了斗车和厢式矿车的灵活性、结构简单性;容积大,能连续转载、自动卸碴的优点,它可在12~15米小半径弯道上运行,既不用搭排架就可在卸碴线的前端卸碴,又能安全可靠地向两侧卸碴,使卸碴不受弃碴场地的限制。因此,梭车在世界各国矿山巷道开挖施工中使用较为普遍,在隧道及地下工程施工中也常采用。

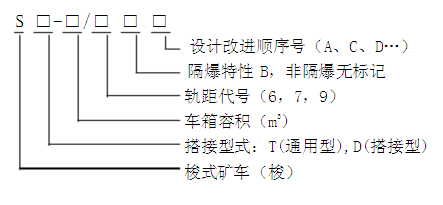

梭式矿车型号含义
梭式矿车型号含义 梭式矿车

小型梭式矿车型号及规定值

项目 单位 ST-8/6B SD-8/6B ST-8/7B SD-8/7B ST-8/9B SD-8/9B
容    积 m3 8 8 8 8 8 8
自    重 t 10.04 10.1 10.11 10.17 10.16 10.23
载    重 t ≤20 ≤20 ≤20 ≤20 ≤20 ≤20
轨    距 mm 600 600 762 762 900 900
外形 尺寸 m 9.54 9.54 9.54 9.54 9.54 9.54




1.56 1.56 1.56 1.56 1.56 1.56




1.64 1.78 1.64 1.78 1.64 1.78
单车最小 转弯半径

12 12 12 12 12 12
搭接最小 转弯半径

-- 30 -- 30 -- 30
接载高度

1200 1200 1200 1200 1200 1200
卸载时间 min 1.5 1.5 1.5 1.5 1.5 1.5
最大运行 速    度 km/h 15 15 15 15 15 15
最大电动机 功 率 kW 13 13 13 13 13 13
转向架中 心   距 mm 5400 5400 5400 5400 5400 5400

大型梭式矿车型号及规定值

项目 单位 ST-14/6B SD-14/6B ST-14/7B SD-14/7B ST-14/9B SD-14/9B ST-20/7B SD-20/7B ST-20/9B SD-20/9B
容    积 m3 14 14 14 14 14 14 20 20 20 20
自    重 t 12.5 12.62 12.56 12.68 12.6 12.9 19.73 19.81 19.76 19.84
载    重 t ≤22 ≤22 ≤22 ≤22 ≤22 ≤22 ≤30 ≤30 ≤30 ≤30
轨    距 mm 600 600 762 762 900 900 762 762 900 900
外形 尺寸 m 11.25 11.25 11.25 11.25 11.25 11.25 12.84 12.84 12.84 12.84




1.71 1.71 1.71 1.71 1.71 1.71 1.8 1.8 1.8 1.8




1.8 2.17 1.8 2.17 1.8 2.17 2.3 2.7 2.3 2.7
单车最小转弯半径

20 20 20 20 20 20 25 25 25 25
搭接最小转弯半径

-- 40 -- 40 -- 40 -- 50 -- 50
接载高度

1445 1815 1445 1815 1445 1815 1680 1830 1680 1830
卸载时间 min 2.0 2.0 2.0 2.0 2.0 2.0 2.5 2.5 2.5 2.5
最大运行速度 km/h 12 12 12 12 12 12 15 15 15 15
最大电动机功率 kW 18.5 18.5 18.5 18.5 18.5 18.5 22 22 22 22
转向架中心距 mm 5450 5450 5450 5450 5450 5450 6000 6000 6000 6000



卓力工矿  卓力工矿是知名矿车制造厂,优质供应固定式矿车,翻斗式矿车,侧翻式矿车,底卸式矿车,平板式矿车,曲轨侧卸式矿车,梭式矿车.均有“煤安”标志及产品合格证。
矿车系列
:0.55m3,0.75m3,0.85m3,1.1m3V型翻斗式矿车,0.6m3,1.1m3,1.7m3,3.3m3U型固定矿车,0.7m3,1.2m3,1.6m3,2m3曲轨侧卸式矿车,2吨,5吨,10吨材料车,10吨,20吨,30吨平板车,1.5吨、3吨底卸式矿车及矿车轮对、油封等矿车配件。
